Die Systemwand hat eine Wandstärke von 22mm und ist verschiedenen Schallschutzklassen erhältlich.
Die Verglasung ist einschalig und Ständerlos aufgebaut und in 10 oder 12 mm Sicherheitsglas lieferbar.
Die Verglasung erfolgt achssymmetrisch in den umlaufenden Aluminiumprofilen. Diese sind oben als U-Profil, unten und seitlich 2-teilig aufgebaut, dadurch wird eine einfache und schnelle Montage, sowie ein Toleranzausgleich gewährleistet. Die Gläser werden mittels einer flexiblen Trockendichtung beidseitig eingefasst. Die Stoßfugen der Elemente werden mit einem transparenten Hochleistungsklebeband mit 3 mm Stärke, oder einer 4 mm Silikonfuge geschlossen.
Technische Details
| Konstruktion: | Ständerlose Ganzglas Bauweise |
| Ausführung: | Einfachverglasung 10 oder 12mm ESG / VSG / VSG-SI |
| Wandstärke: | 22mm |
| Glasstoß: | 3mm Klebefuge, 4mm Silikonfuge |
| Abmessungen: | frei wählbar |
| Achsraster: | nach Vorgabe |
| Höhen: | Bis ca. 4000mm |
| Boden- und Wandprofil: | 25mm |
| Deckenprofil: | 35mm |
| Türvarianten: | Ganzglastür / Volltür / Aluminiumrahmentür |
| Oberfläche: | Eloxiert E6EV1 oder RAL pulverbeschichtet nach Wahl |
| Schalldämmung: | Rwp 32-39 dB |
| Toleranzausgleich: | + / – 10mm |
| Zubehör: | Schalterpaneel, vorgesetzte Akustikelemente |

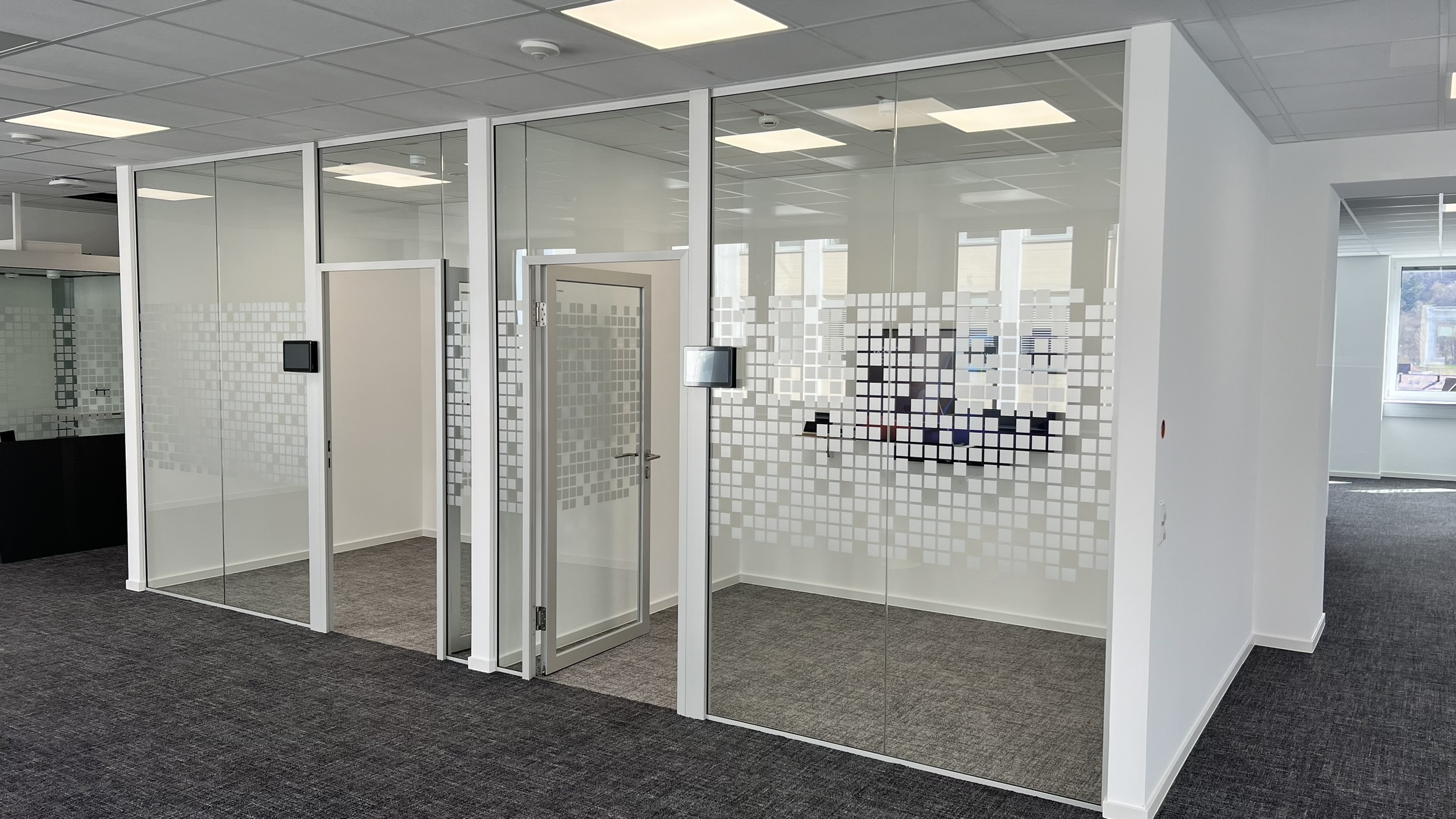

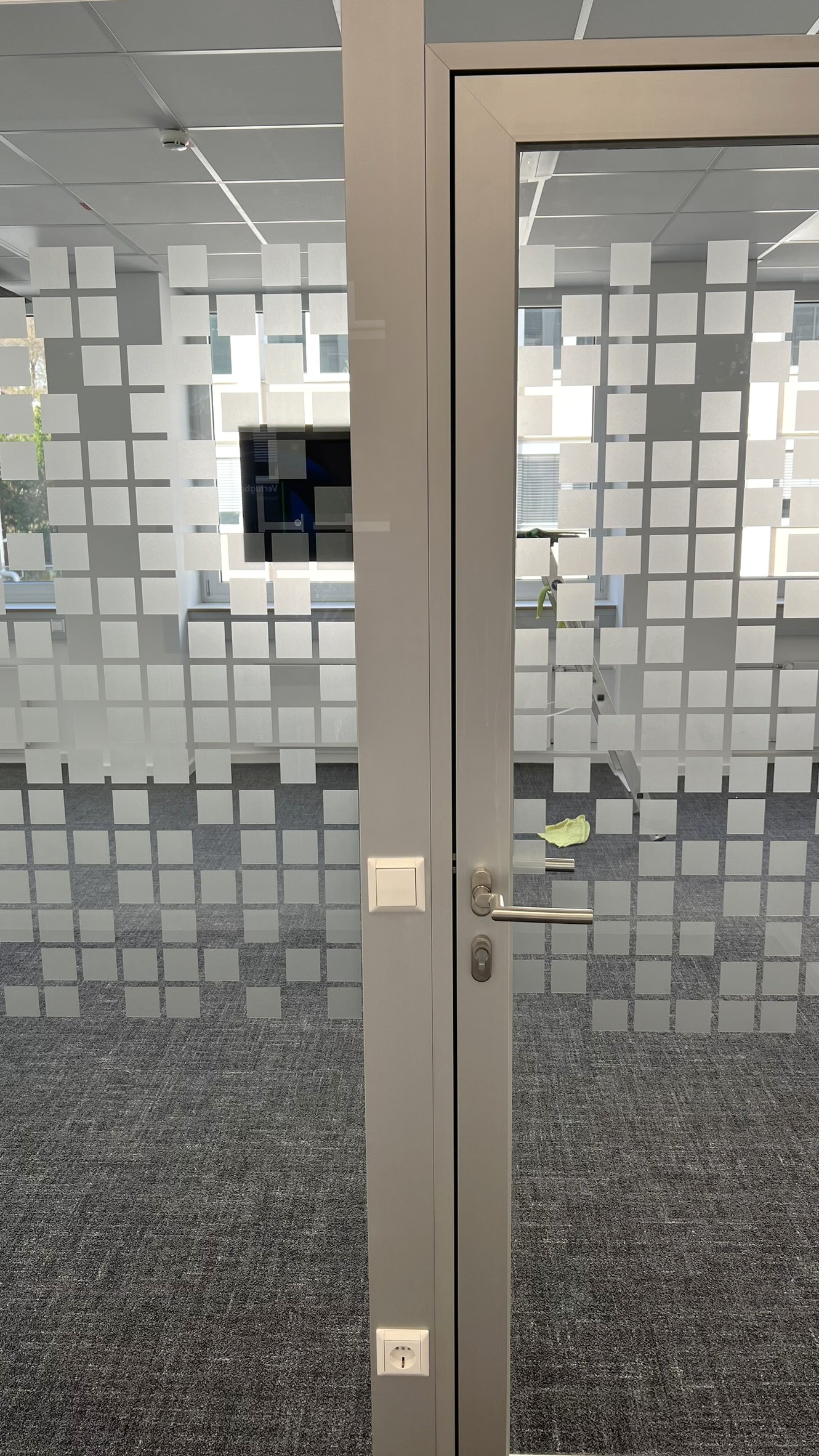

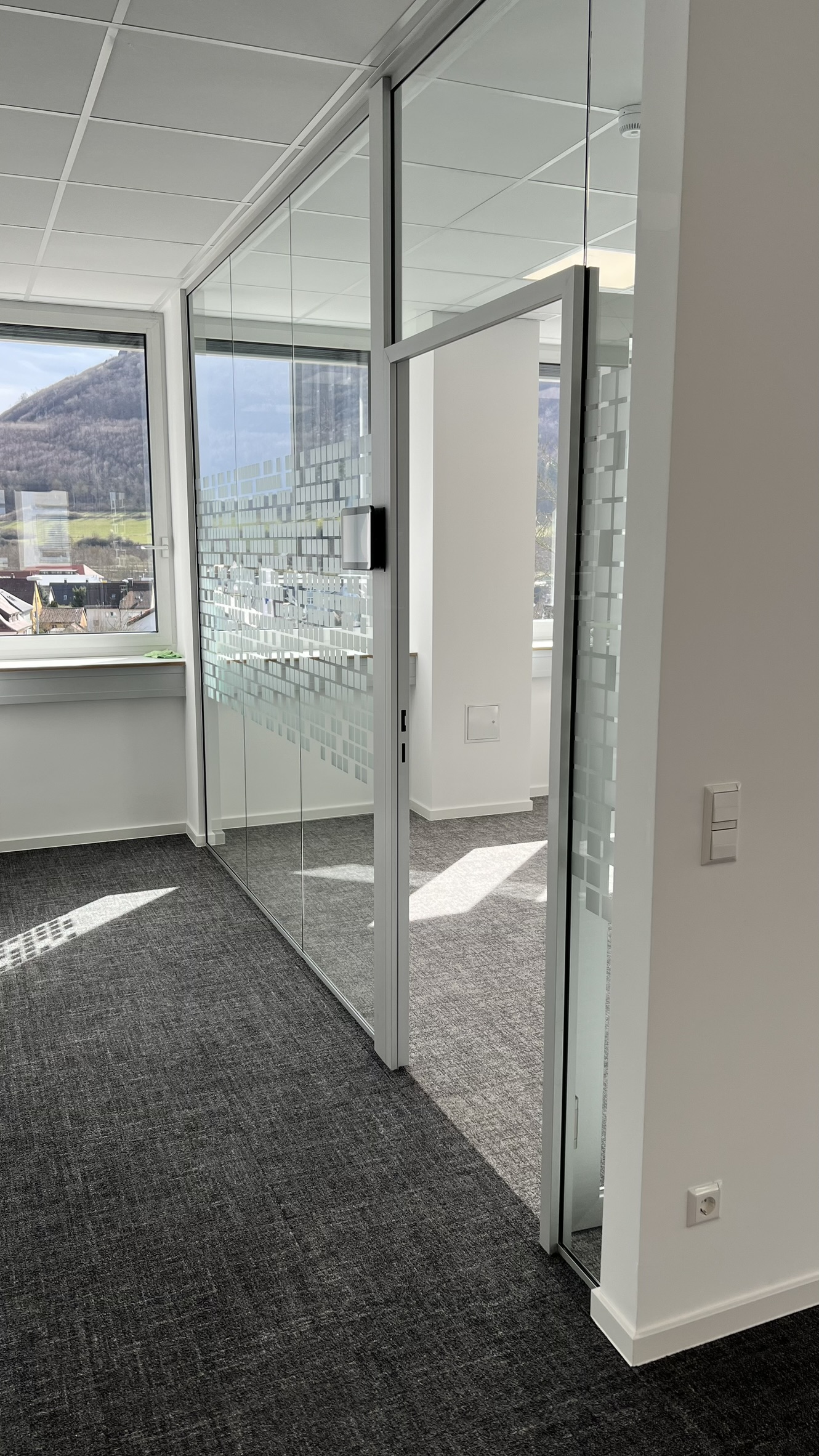

Galerie
